　　繼電器是一種電控制器件，也常被稱為控制通斷的開關。繼電器不管是作為家用還是商用都是常見而又重要的，因此首先得學會如何認識繼電器然后才去學如何挑選繼電器，跟隨聚英電子一起來看看吧!

　　繼電器是一種電控制器件，本質上是一種可以控制通斷的開關，最重要的控制元件之一常用于自動化控制電路，以弱電控制強電的通斷。因其可以檢測到電力系統中的故障并斷開電路，所以在電路中起自動調節/安全保護/轉換電路等作用。

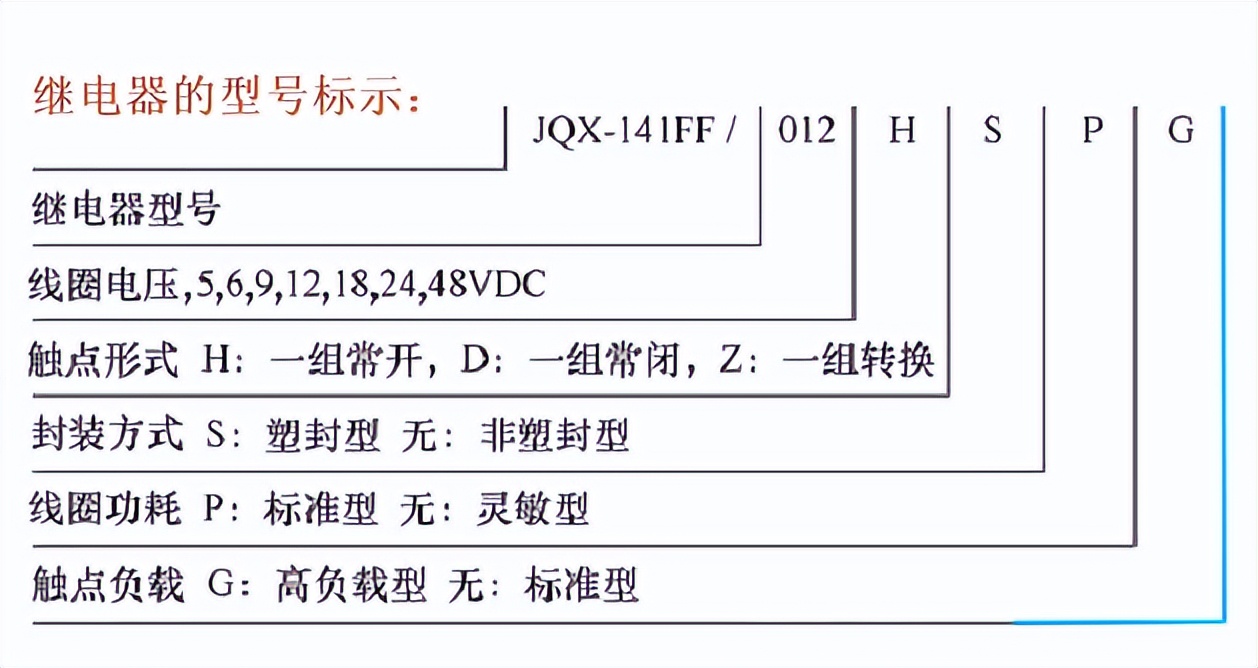

　　通常在繼電器中有著對應的標志，一般會對繼電器的認證信息、負載能力、額定電壓和電流以及繼電器品牌和廠家。繼電器的型號一般由主稱代號、外形符號、短劃線、序號和防特征符號組成。

　　國內繼電器的規格型號由型號和規格序號二部分組成。型號與規格序號之間用斜線分隔，規格序號不能單獨使用。規格序號，需根據形成其系列的主要特征(線圈額定電壓、安裝方式、引出端形式或觸點組數等)進行編制。

　　型號標志大全：

　　1.一般國產繼電器型號分為四部分，第一部分用字母表示繼電器主要類型。

　　JR--小功率繼電器

　　JZ--中功率繼電器

　　JQ--大功率繼電器

　　JC--磁電式繼電器

　　JU--熱繼電器或溫度繼電器

　　JT--特種繼電器

　　JM--脈沖繼電器

　　JS--時間繼電器

　　JAG--干簧式繼電器

　　DS——時間繼電器

　　DZ——中間繼電器

　　DX——信號繼電器

　　DL——電流繼電器

　　DY——電壓繼電器

　　DZ—21軍工繼電器

　　2.第二部分用字母表示繼電器形狀特征。

　　W--微型

　　X--小型

　　C--超小型

　　3.第三部分用數字表示產品序號。

　　4.第四部分用字母表示防護特征。

　　F--封閉式

　　M--密封式

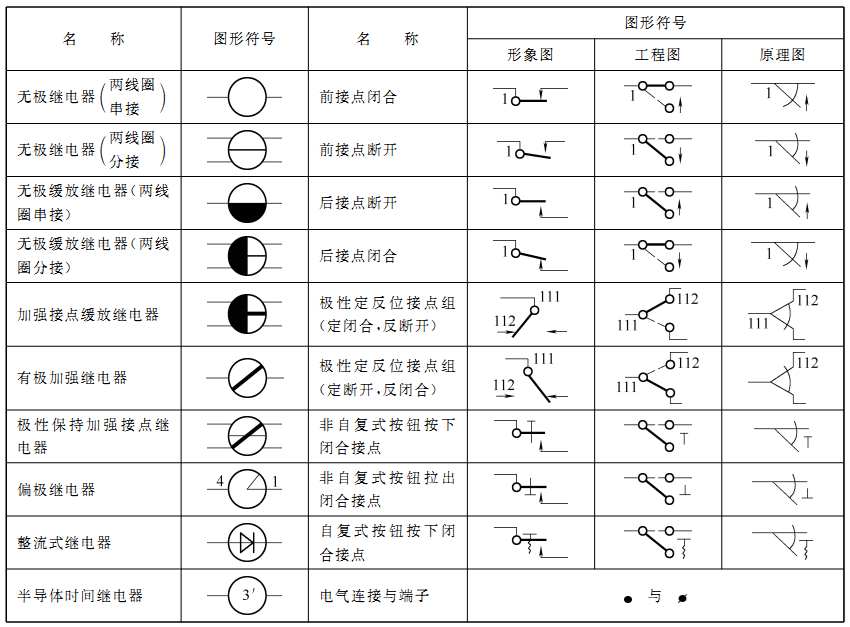

　　繼電器符號名稱對照表：

　　AJ按鈕繼電器

　　BAJ變通按鈕繼電器

　　BHJ保護繼電器

　　BJ報警繼電器，閉環檢測繼電器

　　BSAJ閉塞按鈕繼電器

　　BQJ閉環切換繼電器

　　BSJ閉塞繼電器

　　BTJ表示燈調壓繼電器

　　CAJ道岔按鈕繼電器

　　DAJ調車按鈕繼電器

　　DBJ道岔定位表示繼電器，斷路器報警繼電器

　　DBJF定表復示繼電器

　　DCJ定操繼電器

　　DFJ調車發車方向繼電器

　　DGJ道岔區段軌道繼電器

　　DGJF道岔區段軌道復示繼電器

　　DJ燈絲繼電器

　　DJF燈絲復示繼電器

　　DJ電鈴繼電器

　　DMJ倒碼繼電器

　　DQJ道岔啟動繼電器

　　DSJ燈絲報警繼電器

　　DXJ調信繼電器

　　FAJ非進路按鈕繼電器

　　FBJ反表繼電器，發送報警繼電器

　　FBJF反表復示繼電器

　　FCJ反操繼電器

　　FDGJ道岔區段軌道反復示繼電器

　　FFJ發車輔助繼電器

　　FGFJ輔助辦理改變運行方向繼電器

　　FGPJ發車改頻繼電器

　　FJ方向繼電器

　　FKJ輔助開始繼電器

　　FMJ發車電碼化繼電器

　　FSBJ發車鎖閉繼電器

　　FSJ非進路鎖閉繼電器

　　FUAJ復原按鈕繼電器

　　FUJ復原繼電器

　　FXJ非進路信號繼電器，復線繼電器

　　FYJ非進路延時繼電器

　　GDJ軌道停電繼電器

　　GDJF軌道停電復示繼電器

　　GFFJ改變運行方向輔助繼電器

　　GFJ改變運行方向繼電器

　　GJ軌道繼電器

　　GJF軌道復示繼電器

　　GJJ股道檢查繼電器

　　HDJ回執到達繼電器

　　JBJ檢查報警繼電器

　　JCAJ擠岔按鈕繼電器

　　JCJ擠岔繼電器

　　JFJ接車輔助繼電器

　　JGJ接近軌道繼電器

　　JMJ接車電碼化繼電器

　　JQJ監督區間繼電器

　　JQJF監督區間復示繼電器

　　JQJ2F監督區間2復示繼電器

　　JSBJ接車鎖閉繼電器

　　JXJ進路選擇繼電器

　　JYJ接近預告繼電器

　　KJ開始繼電器，控制繼電器

　　KTJ開通繼電器

　　LAJ列車按鈕繼電器

　　LFJ列車發車方向繼電器

　　LJ進路繼電器

　　LJJ列車接車方向繼電器

　　LKJ列車開始繼電器

　　LKJF列車開始復示繼電器

　　LQJ離去繼電器

　　LQJF離去復示繼電器

　　LUXJ綠黃信號繼電器

　　LXJ列車信號繼電器

　　LXJF列車信號復示繼電器

　　QBJ區間報警繼電器

　　QFJ區間反方向繼電器

　　QGJ區間軌道繼電器

　　QJ取消繼電器

　　QJF取消復示繼電器

　　QJJ區段檢查繼電器

　　QHJ切換繼電器

　　QMJ切碼繼電器

　　QPJ切換頻率繼電器

　　QZBJ區間總報警繼電器

　　QZJ區間正方向繼電器

　　RJJ人工解鎖繼電器

　　SGAJ事故按鈕繼電器

　　SJ鎖閉繼電器

　　TAJ通過按鈕繼電器

　　TCJ接通倒查表示繼電器，通知出發繼電器

　　TGJ接通光帶繼電器

　　TJ時間繼電器

　　TJJ同意接車?yán)^電器

　　TXJ通過信號繼電器

　　WGJ無岔區段軌道繼電器

　　XCJ限時繼電器

　　XFJ信號輔助繼電器

　　XJ信號繼電器

　　XJJ信號檢查繼電器

　　XTJ信號調壓繼電器

　　XZJ選擇繼電器

　　YAJ引導按鈕繼電器

　　YBJ移頻總報警繼電器

　　YJJ引導解鎖繼電器

　　YPBJ移頻報警繼電器

　　YXJ引導信號繼電器

　　YZSJ引導總鎖閉繼電器

　　YZSJF引導總鎖閉復示繼電器

　　ZBBJ準備報警繼電器

　　ZBHJ總保護繼電器

　　ZCJ照查繼電器

　　ZDJ總定位操縱繼電器

　　ZFAJ總輔助按鈕繼電器

　　ZFDJ主副電源繼電器

　　ZFJ總反位操縱繼電器

　　ZJ終端繼電器

　　ZKJ準備開通繼電器

　　ZQJ總?cè)∠^電器

　　ZPJ轉頻繼電器

　　ZRJ總?cè)斯そ怄i繼電器

　　ZTJ直向開通繼電器

　　ZXJ主信號繼電器，正線路繼電器，正線路繼電器
