「聚英電子」常用繼電器的選購原理？

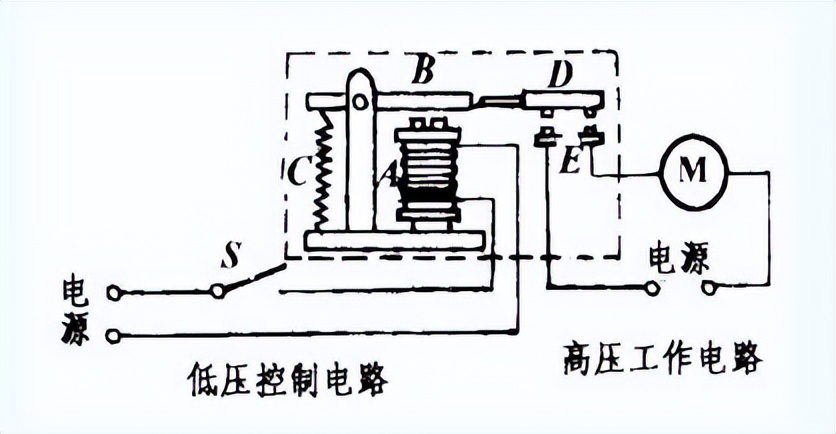

　　繼電器是電氣控制裝置，是用小電流控制大電流操作的“自動開關”，以及使受控變量在輸出電路中經歷預定階躍變化的電氣裝置。

　　繼電器是一種基本的電氣設備，用于斷開或閉合一定數量的獨立電路。使用由壓控線圈繞組產生的電磁場可實現此過程。當輸入音量(電、磁、聲音、光、熱)達到一定值時，輸出音量是可以改變跳躍和極限的自動控制設備。

　　選擇繼電器時，應主要考慮以下因素：電源類型，觸點的額定電壓和額定電流，線圈的額定電壓或額定電流，觸點的組合和數量，接通時間和釋放時間。聚英電子介紹幾種常用繼電器的選購原理。

　　1.定時繼電器選購

　　定時繼電器類型很多，選擇時應考慮以下幾點：

　　(1)電流類型和電壓水平的電流繼電器，電磁阻尼和空氣阻尼的定時繼電器，線圈電流類型和電壓水平應與控制電路的相同;電動機類型和晶體管類型的定時繼電器應為電源的電流類型和電壓電平與控制電路相同。

　　(2)根據控制電路的要求選擇延遲模式，即接通延遲型和斷開延遲型。

　　(3)根據控制電路的要求(延時閉合或延時斷開)和數量選擇觸點的類型和數量。

　　(4)具有延遲精度的電磁阻尼定時繼電器，適用于對精度要求較低的場合，而電動或電子定時繼電器則適用于具有較高延遲精度的場合。

　　(5)工作頻率工作頻率不能太高，否則會影響電氣壽命，甚至導致延遲動作的設置不正確。

　　2.電磁繼電器選購

　　(1)電流繼電器根據負載所需的保護分為：過電流繼電器和欠電流繼電器。

　　過電流繼電器的主要參數是額定電流和工作電流。額定電流應大于或等于被保護電動機的額定電流。根據電動機的工作條件，工作電流應設置為啟動電流的1.1至1.3倍。通常，繞線轉子的異步電動機的起動電流被認為是額定電流的2.5倍，而籠型異步電動機的起動電流被認為是額定電流的5至7倍。選擇過電流繼電器的工作電流時，應具有一定的靈活性。

　　欠電流繼電器通常用于直流電動機和吸盤的低電平磁保護。選擇的主要參數是額定電流和使能電流。額定電流應大于或等于額定勵磁電流，使能電流的設置電流應小于勵磁電路正常工作范圍內可能出現的最小勵磁電流，該最小勵磁電流可以是最小勵磁電流的0.85倍。選擇欠電流繼電器地釋放電流時，應有一定的調整空間。

　　(2)電壓繼電器根據其在控制電路中的作用分為過電壓繼電器和欠電壓繼電器(零電壓繼電器)兩種。

　　選擇過電壓繼電器的主要參數是額定電壓和工作電壓?？梢詫⒐ぷ麟妷涸O(shè)置為系統標稱電壓的1.1-1.5倍。欠壓繼電器通常用作電磁繼電器或小型接觸器，其選擇僅需滿足一般要求，而使能電壓值沒有特殊要求。

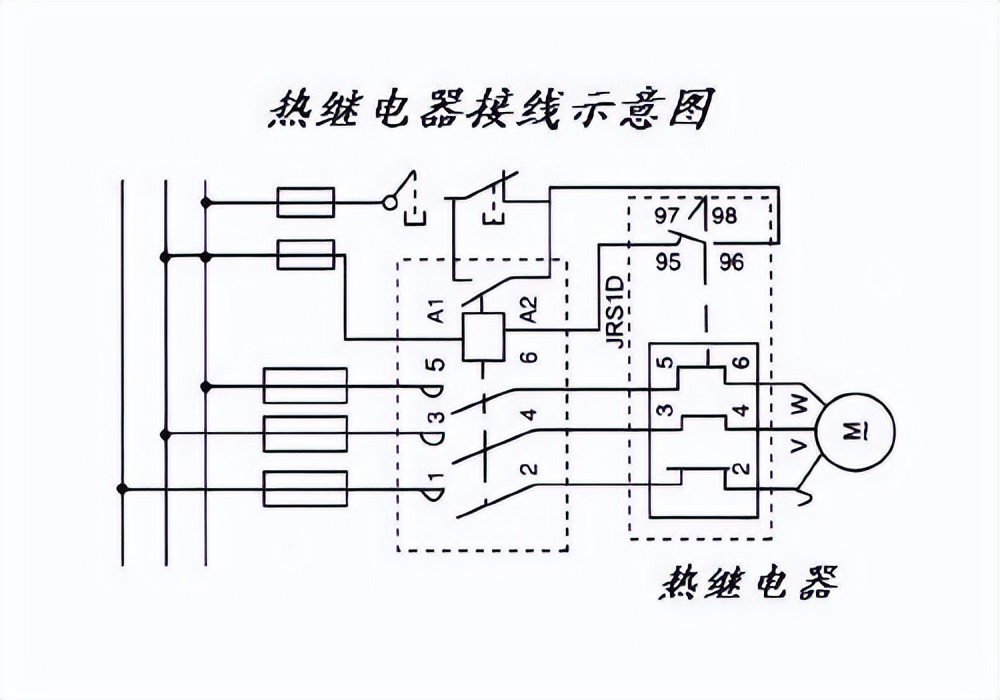

　　3.熱繼電器選購

　　熱繼電器主要用于防止電機過載，通常根據電機類型，工作環境，啟動條件和負載特性進行選擇。

　　(1)熱繼電器的結構類型當電動機繞組Y型連接時，可以選擇具有兩相結構的熱繼電器。如果電源電壓高度不平衡且工作環境惡劣，則在電動機繞組為△連接的情況下，可以選擇三相結構的熱繼電器，此時，應選擇具有斷相保護裝置的三相結構的熱繼電器。

　　(2)熱繼電器的額定電流對于已長時間正常運行的電動機，熱繼電器的熱繼電器的額定電流假定為電機額定電流的0.95-1.5倍。如果電動機的過載能力較低，則將熱繼電器的熱繼電器的額定電流用作電動機的0.6至0.8倍額定電流。

　　對于很少啟動的發動機，必須確保在發動機啟動過程中熱繼電器不會發生故障。如果電動機的啟動電流是額定電流的6倍，且啟動時間不超過6倍，則根據電動機的額定電流，可以選擇熱繼電器。

　　對于重復工作時間段的電動機，首先要確定熱繼電器的允許工作頻率，該頻率可以根據電動機的啟動參數(啟動時間，啟動電流等)和勵磁持續時間來選擇。

　　4.中間繼電器選購

　　選擇中間繼電器時，應注意線圈的電流類型和電壓水平應與控制電路相匹配。同時，應根據控制電路的要求選擇觸點的數量，類型和容量。如果中間繼電器的觸點數量不足，可以并聯使用兩個中間繼電器以增加觸點數量。

　　1.首先，了解應用需求

　?、倏刂齐娐返碾娫措妷?，可提供的最大電流;

　?、诳刂苹芈分械碾妷汉碗娏?

　　③控制回路需要多少數據記錄和聯系信息。選擇繼電器時，通用控制電路的電源電壓做選擇的基礎?？刂齐娐窇?yīng)能夠?yàn)槔^電器提供足夠的工作電流，否則當繼電器閉合時，它將變得不穩定。

　　2.使用相關信息確定使用條件后，可以搜索相關信息以找到所需繼電器的型號和規格編號。如果手邊有繼電器，則可以使用數據來驗證是否可以使用它。最后，考慮大小是否合適。

　　3.布局，即繼電器應用場景的布局，需要注意設備的體積。當用于一般電器時，除機柜體積外，小型繼電器主要考慮電路板安裝的等小型電器，應使用超小型繼電器產品。

　　目前，繼電器主要應用于工業自動化控制、汽車、通訊、航空航天等領域，是實現工業4.0的中流砥柱。
