「技術」電動球閥的應用原理及應用范圍

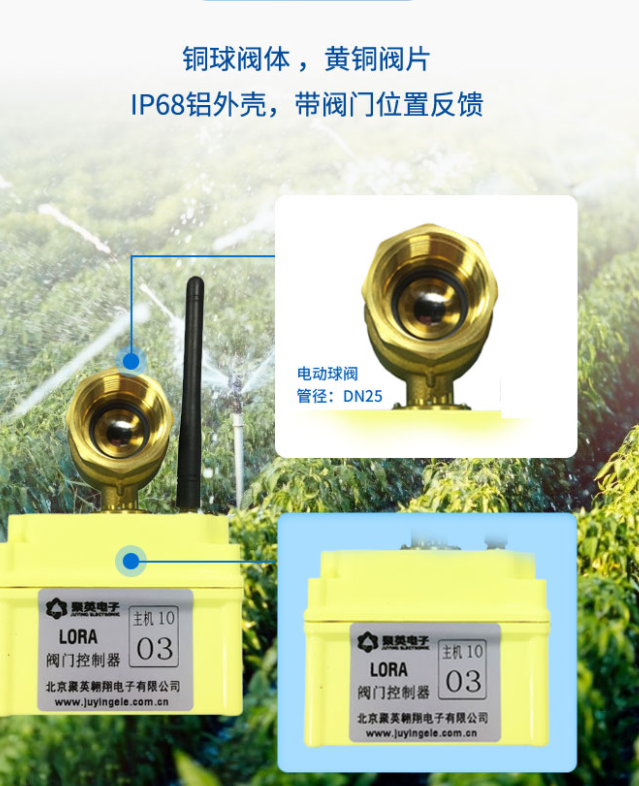

　　電動球閥是一種由于工業自動化過程控制的一種管道元件。通常情況下是用于管道介質的遠程開關控制。電動球閥主要是由電動執行機構和球閥組成，而且它的旋塞體是球形的，所以可以旋轉90度進行工作。電動球閥的特點是不僅可以節流、轉流，還能進行流量的調節和控制。同時還耐壓耐腐和阻力小的特點。因此他的應用范圍很廣。

　　一、電動球閥工作原理：

　　電動球閥主要靠電動執行器里電流量的調節來操作球閥。電動執行器輸入輸出信號4-20mA及220VAC電源的標準信號，電機組帶動齒輪渦輪蝸桿轉角力矩，來控制球閥的開與關、分配和改變介質的流動方向或調節閥芯旋轉的比例程度，即閥的開度與控制流體成比例，或者叫百分比。

　　二、電動球閥的優勢特點

　　1、電動閥通常由電動執行機構和閥門連接起來，經過安裝調試后成為電動閥。電動閥使用電能作為動力來接通電動執行機構驅動閥門，實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。

　　2、電動閥的驅動一般是用電機，開或關動作完成需要一定的時間模擬量的，可以做調節。比較耐電壓沖擊。電磁閥是快開和快關的，一般用在小流量和小壓力，要求開關頻率大的地方;電動閥反之。電動閥閥的開度可以控制，狀態有開、關、半開半關，可以控制管道中介質的流量而電磁閥達不到這個要求。

　　3、三線制電動閥有F/R/N三條線，F(xiàn)代表正向動作(或者open動作)控制線，R代表反向動作(或者close動作)控制線，N代表地線。電磁閥是電動閥的一個種類;是利用電磁線圈產生的磁場來拉動閥芯，從而改變閥體的通斷，線圈斷電，閥芯就依靠彈簧的壓力退回。

　　以電動執行機構驅動球閥閥桿旋轉0-90度的部分回轉機械動作。其中球閥的旋塞體為球體，有圓形通孔或通道通過其軸線。

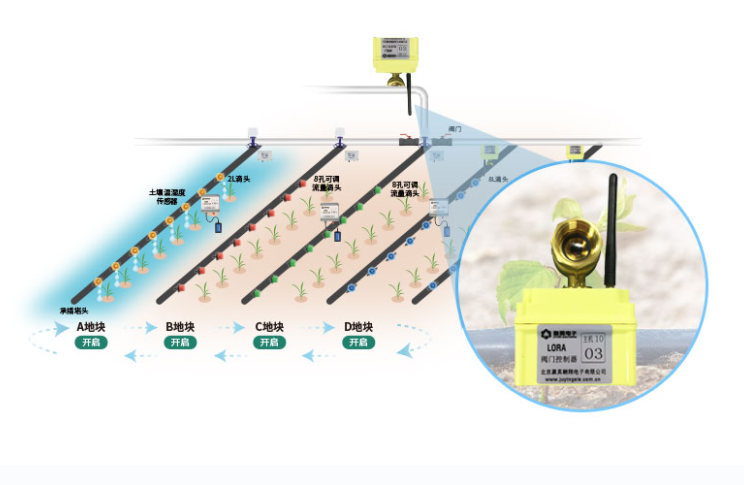

　　電動球閥在工業自控管路中主要用來做介質切斷、分配和改變介質的流動方向的工藝作用。它只需要用旋轉90度的操作和較小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用，如V型電動球閥。
